Как устроены мультизональные системы Haier MRV: регулирование расхода хладагента, подбор наружного блока по сумме внутренних, выбор между общим режимом и рекуперацией тепла, пределы трассы и подготовка к подключению BMS по Modbus.

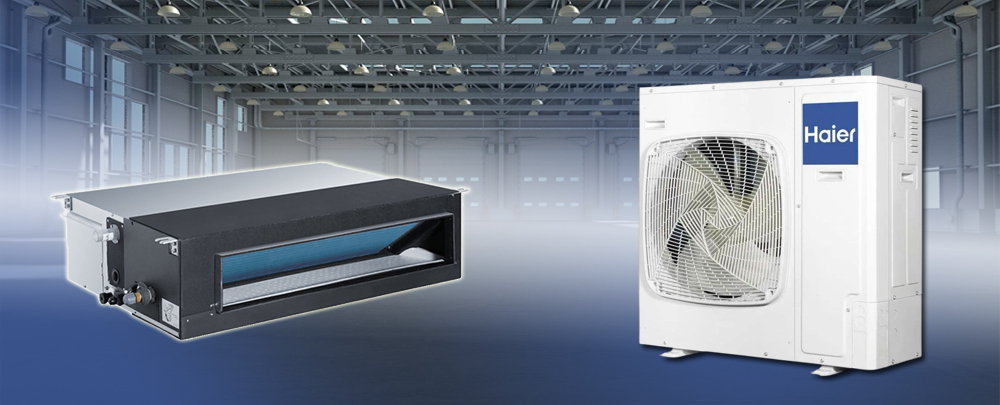

Мультизональная система Haier MRV — это один фреоновый контур, в котором к наружному модулю или сборке из нескольких модулей подключают десятки внутренних блоков разных типов. Каждый внутренний блок обслуживает отдельное помещение или зону со своей уставкой, а общей для них остаётся холодильная магистраль. От того, как нагрузки распределены по этой магистрали, зависят выбор наружного блока, схема труб и возможности автоматики.
Разберём эти связи на примере серии MRV V и трёхтрубных блоков AV…IMVURA с рекуперацией тепла. Для наружных блоков MRV V (AV08–AV26IMVEVA) есть русскоязычное руководство по монтажу.
Общую производительность системы меняет инверторный компрессор наружного блока: от частоты его вращения зависит, сколько хладагента проходит по контуру в каждый момент. Каждый внутренний блок берёт из общего потока свою долю через электронный регулирующий вентиль (ЭРВ). Автоматика открывает или прикрывает вентиль конкретного блока: кабинет, где температура подошла к уставке, получает меньше хладагента, соседняя переговорная с большей нагрузкой — больше, а компрессор подстраивает общий расход под сумму запросов.
Эту работу видно в сервисном режиме наружного блока MRV V. Для каждого внутреннего блока там выводятся степень открытия ЭРВ в импульсах, температура воздуха в помещении, температуры газовой и жидкостной линий и заданная уставка. Диаметры труб при этом постоянны. Их задают при проектировании: между разветвителями — по сумме производительностей подключённых дальше внутренних блоков, на остальных участках — по таблицам руководства.
ЭРВ каждого внутреннего блока задаёт его долю хладагента, компрессор — общий расход
Наружный блок подбирают по сумме номинальных мощностей подключённых к нему внутренних блоков. Для MRV V эта сумма может составлять от 50 до 130 % производительности наружного блока. Верхняя граница рассчитана на то, что все помещения редко нагружают систему одновременно. Если все внутренние блоки работают одновременно, сумма их мощностей не должна превышать производительность наружного блока. При очень высокой наружной температуре или при морозе ниже −10 °C эта сумма должна быть меньше производительности наружного блока.
| Наружный блок MRV V | Производительность, кВт | Внутренних блоков: допустимо / рекомендовано | Сумма внутренних блоков, кВт |
|---|---|---|---|
| AV08IMVEVA, 8 л. с. | 25,2 | 15 / 8 | 12,6–32,8 |
| AV12IMVEVA, 12 л. с. | 33,5 | 20 / 11 | 16,8–43,6 |
| AV14IMVEVA, 14 л. с. | 40,0 | 24 / 13 | 20,0–52,0 |
| AV26IMVEVA, 26 л. с. | 73,5 | 43 / 24 | 36,8–95,6 |
| Сборка 26 + 26 + 26 + 26, 104 л. с. | 294,0 | 100 / 89 | 147,0–382,2 |
Условный пример: на этаже офиса двенадцать кабинетов и переговорных, сумма номиналов внутренних блоков — 36 кВт. С AV12IMVEVA (33,5 кВт) соотношение составит 36 / 33,5 ≈ 107 %. По диапазону и по допустимому числу блоков схема проходит, но рекомендованный предел для этого типоразмера — одиннадцать блоков. Если все двенадцать блоков включаются по общему графику, условие одновременной работы не выполняется: 36 кВт больше 33,5 кВт.
AV14IMVEVA (40 кВт) даёт соотношение 90 % и рекомендованный предел в тринадцать блоков. Для этажа, где все двенадцать блоков могут работать одновременно, мы рекомендуем этот модуль. AV12IMVEVA можно рассматривать, только если часть помещений гарантированно не работает одновременно с остальными, и даже тогда схема превышает рекомендованный предел в одиннадцать блоков.
Условный пример: двенадцать блоков на 36 кВт
В MRV V все внутренние блоки одной системы работают в согласованном режиме: одновременно на охлаждение либо одновременно на обогрев. Уставки в комнатах могут различаться, направление работы у контура общее. Если в одном помещении включили охлаждение, а в другом позже — обогрев, второй блок остаётся в режиме ожидания: охлаждать и обогревать одновременно такой контур не может. Для офиса с одинаковым графиком и одной ориентацией окон этого достаточно. Сложнее в межсезонье, когда серверной и южным кабинетам нужен холод, а северным — тепло. Для серверной важен и наружный диапазон: согласно руководству по монтажу, охлаждение MRV V ведёт при −5…+50 °C, обогрев — при −20…+27 °C, поэтому холод зимой для неё обеспечивают отдельной системой охлаждения.
Для таких зданий у Haier есть трёхтрубные наружные блоки AV…IMVURA: в европейской линейке это MRV 5-RC, в нашем каталоге — серия MRV V-RC. От наружного блока идут три трубы: жидкостная, газовая и газовая линия высокого давления. На схеме производителя каждый внутренний блок подключён к магистрали через VP-блок, поэтому одни помещения охлаждаются, а другие обогреваются от одного наружного модуля. Один модуль — до 22 л. с., сборка из четырёх модулей — до 88 л. с.
Выбор между двумя двухтрубными контурами и трёхтрубной системой зависит от того, как долго в здании держится одновременная потребность в холоде и тепле. Порядок такого анализа подробно описан в статье о том, как разделить здание на зоны для VRF Haier.
Допустимые длины и перепады высот у каждой серии свои. Для MRV V руководство по монтажу указывает такие пределы:
Разветвители применяют только оригинальные, производства Haier. Модель выбирают по суммарной мощности внутренних блоков после разветвителя: от FQG-B335A для суммы меньше 33,5 кВт до FQG-B2040A для суммы больше 136 кВт. Устанавливают их горизонтально или вертикально. Модули одной сборки соединяют короткими трубами: каждый участок и их сумма по схеме руководства — до 10 м, перепад высот между модулями — меньше 5 м. Эти трубы ведут горизонтально или с уклоном вниз до 15°, без провисаний и не выше стопорного вентиля, иначе компрессорное масло будет стекать в нижний модуль.
Пределы трассы MRV V по руководству по монтажу
К наружному блоку MRV V подключают только внутренние блоки для R410A, а совместимость конкретных моделей мы сверяем по документации Haier. Пайку ведут при непрерывной подаче азота под давлением 0,02 МПа, чтобы окалина не забила расширительные вентили, а смонтированный контур опрессовывают азотом. Газовую и жидкостную линии изолируют раздельно материалами, которые выдерживают не менее 120 и 70 °C соответственно; толщина изоляции — от 10 мм, а при 30 °C снаружи и влажности выше 80 % — от 20 мм.
Холодильный контур и линию связи проектируют вместе. Внутренние блоки соединяют двухжильным экранированным кабелем сечением 0,75 мм², наружные модули между собой — трёхжильным экранированным кабелем того же сечения с соблюдением полярности. Экраны всех линий соединяют и заземляют в одной точке. Подключение последовательное, «звезда» не допускается. Длина линии связи между наружными и внутренними блоками — до 1500 м, от силовых кабелей и фреонопроводов её отводят минимум на 20 см. Для беспроводной связи предусмотрен модуль IGU09: в сборке из нескольких модулей его ставят только на ведущий наружный блок.
Каждому внутреннему блоку присваивают сетевой адрес. Ведущий наружный модуль получает адрес 0 и управляет внутренними блоками, а его групповые настройки — уровень шума, защита от обмерзания, длина трассы — распространяются на всю сборку. При первом запуске ведущий блок сам находит ведомые модули, затем внутренние блоки и выводит их число на дисплей. Если найдено меньше блоков, чем смонтировано, адресацию и линию связи проверяют до пробного пуска. Сам пуск начинают не раньше чем через 12 часов после подачи питания на наружный блок: за это время прогревается картер компрессора.
Управление по зонам строят в два уровня. В помещении стоит проводной пульт: им задают температуру своей зоны, а выбор между охлаждением и обогревом в MRV V общий для всего контура. Центральный контроллер объединяет блоки в группы с общим недельным расписанием и собирает аварии. В разделе пультов и панелей управления у нас представлены центральные контроллеры HC-SA164DBT с экраном 5″ на 64 внутренних блока и HC-LA1CDBT с экраном 12,5″ на 800 внутренних блоков MRV. С какой серией наружных блоков работает выбранный контроллер, уточняем до заказа.
Если здание диспетчеризовано, MRV подключают к системе управления зданием. В MRV V протокол центрального управления выбирают переключателями на плате ведущего модуля. По умолчанию установлен стандартный Modbus для сторонних систем, а каждой системе назначают коммуникационный адрес от 1 до 32. У центрального контроллера HC-SA164DBT есть выход Modbus RTU для подключения к сторонней BMS без отдельного шлюза; для MRV V эту связку тоже подтверждаем по документации Haier.
BMS оправдана, когда климат связывают с другими системами здания: отключают кондиционирование по сигналу охраны, ограничивают уставки в нерабочее время, выводят аварии на пульт диспетчера. Для небольшого офиса с одним администратором обычно хватает центрального контроллера с расписанием. До проектирования BMS советуем согласовать с интегратором карту регистров Modbus для выбранной серии: какие параметры доступны на чтение, а какие на запись. Сценарии BMS строят только на командах и регистрах, которые Haier документирует для выбранной связки наружного блока и контроллера.
Наружные и внутренние блоки, а также контроллеры под конкретный объект можно подобрать в разделе мультизональных VRF-систем.
