Как подобрать канальный блок Haier по внешнему статическому давлению

Канальный внутренний блок выбирают после расчёта расхода воздуха и потерь давления во внешней сети. Доступный напор должен покрыть сопротивление воздуховодов, решёток, фильтра и регулирующих устройств в расчётном режиме; завышенный напор увеличивает скорость, шум и сложность балансировки.

Сначала определяют расход и схему раздачи

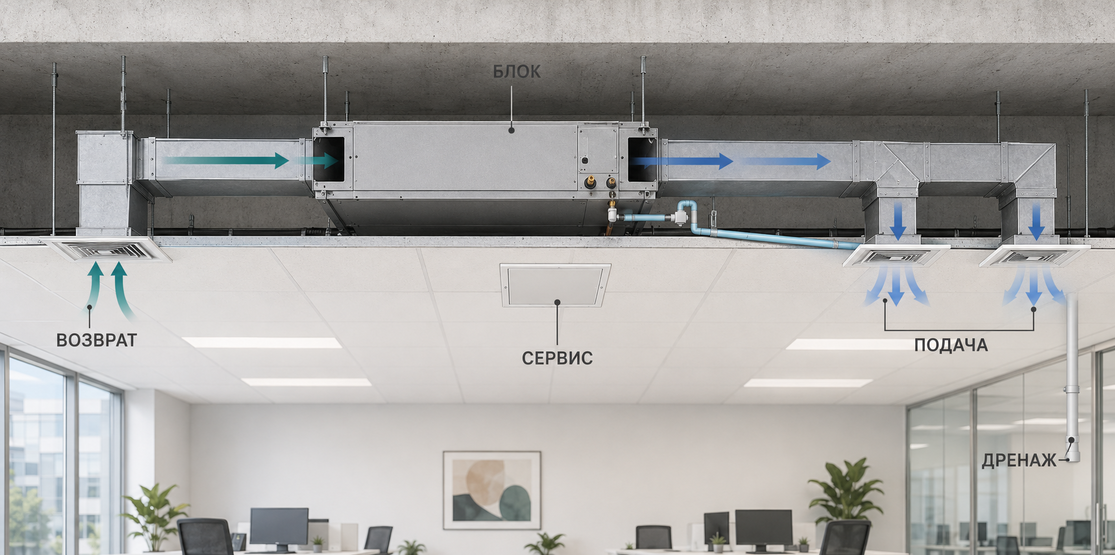

Холодопроизводительность отвечает за тепловую нагрузку, но не описывает возможности вентилятора. До выбора блока составляют план трассы: место забора рециркуляционного воздуха, число подающих решёток, длины участков, сечения, отводы, тройники, переходы и заслонки. Для каждой ветви задают требуемый расход в м³/ч. Расход распределяют по помещениям с учётом теплопритоков и допустимой скорости воздуха в рабочей зоне. Затем выбирают размеры каналов и решёток. Слишком малое сечение повышает скорость, сопротивление и аэродинамический шум; чрезмерно большое занимает высоту за потолком и усложняет размещение. Высоту потолочной полости оценивают по всей сборке: высота блока, фланцы или пленум, воздуховод с изоляцией, подвесы, уклон дренажа и пространство для открытия сервисного люка. Номинальная высота одного корпуса не показывает, поместится ли система. Возврат идёт к заднему входу, подача — от фронтального выхода; сервисный люк не заменяет воздушную решётку.

Что входит во внешний статический напор

Внешнее статическое давление — часть напора вентилятора, доступная за пределами корпуса внутреннего блока. Она расходуется на преодоление сопротивления присоединённой сети. В расчёт включают прямые участки, фасонные детали, распределительные камеры, решётки, диффузоры, обратные и регулирующие клапаны, а также внешний фильтр, если он предусмотрен проектом. Потери считают по наиболее неблагоприятной ветви от входа в блок до конечной решётки. Для параллельных ветвей давления не складывают: их балансируют при соответствующих расходах. Последовательные элементы на одном пути, напротив, суммируют. Если на расчётном пути канал даёт 28 Па, фасонные части 17 Па, решётка 12 Па и клапан 8 Па, сети требуется 65 Па. Это значение сравнивают не с максимальной строкой рекламной таблицы, а с доступными настройками конкретного внутреннего блока при нужном расходе. Как подобрать канальный блок по внешнему статическому давлению, показывает простой критерий: расчётная точка должна попадать в его рабочую область с небольшим обоснованным резервом.

Низконапорное или средненапорное исполнение

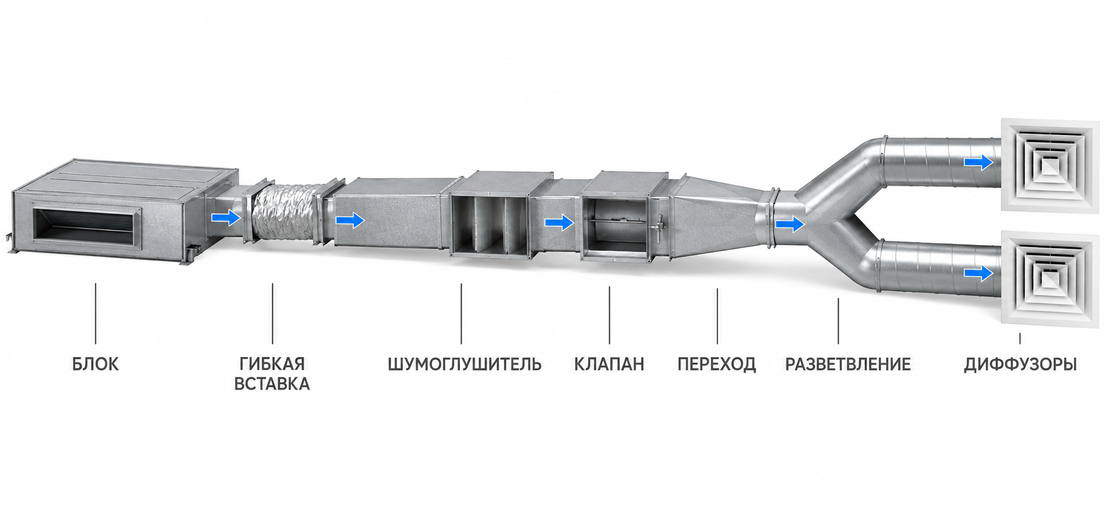

В нашем ассортименте есть тонкие низконапорные и более производительные средненапорные блоки. У серии AD25/35/50/71S2SS1FA(H) официальный диапазон настроек составляет 0, 10, 20 или 40 Па. Например, AD35S2SS1FA(H) имеет корпус высотой 185 мм и расходы 600/480/420/350 м³/ч в указанных режимах вентилятора. Такое исполнение подходит для короткой компактной разводки с небольшим числом местных сопротивлений. Серия AD35–160S2SM9FA(H) рассчитана на среднее давление. В официальной таблице предусмотрены ступени 25, 37, 50, 70, 90, 100, 110, 120, 130 и 150 Па; настройка по умолчанию зависит от исполнения документации. Активная модель AD105S2SM9FA относится к этой линейке. Она уместнее там, где есть распределительная сеть, несколько решёток или дополнительные элементы сопротивления. Диапазон серии не означает, что любой расход доступен при любом напоре. Итог проверяют по таблице вентилятора выбранной модели: при повышении статической настройки меняются расход, шум и потребление. Если расчёт требует больше верхнего предела, выбирают другой блок или пересматривают сеть, а не пытаются компенсировать дефицит закрытием решёток. Сопротивления вставки, шумоглушителя, клапана, перехода, ветвей и диффузоров суммируют по расчётному пути.

Решётки и шум проверяют как одну систему

Шум возникает в самом блоке, в канале и на воздухораспределителях. Паспортное звуковое давление внутреннего блока относится к заданному режиму измерения. После подключения узких каналов, резких переходов и малых решёток добавляется аэродинамический шум, которого нет в одной цифре из таблицы. Для решётки проверяют расход, живое сечение, скорость выхода, потерю давления и акустические данные. Дросселирование ближайшей ветви может выровнять расходы, но создаёт шум и отнимает напор. Сеть проектируют так, чтобы основная балансировка выполнялась без почти закрытых клапанов. Между блоком и решётками предусматривают прямые участки или распределительные камеры по проекту, изоляцию и, когда расчёт это требует, шумоглушитель. Его сопротивление добавляют до выбора напора. В спальне или кабинете дополнительно оценивают место возвратной решётки: шум по короткому обратному каналу часто определяет комфорт сильнее дальней подающей ветви.

Дренаж и сервис закладывают до монтажа

Поддон соединяют с дренажной трассой постоянного уклона; там, где требуется, устанавливают сифон по схеме руководства. Тонкие блоки AD35/50/71S2SS1FA(H) оснащаются насосом: официальный материал указывает подъём конденсата до 600 мм от основания блока. Это монтажный предел насоса, а не разрешение вести всю трассу без уклона. Сервисный люк должен открывать доступ к фильтру, электрическому отсеку, соединениям хладагента, дренажному поддону, насосу и крепежу. Его положение и размер сверяют с руководством конкретной модели и реальной ориентацией возврата воздуха. Люк только под центром корпуса бесполезен, если обслуживаемые узлы находятся сбоку. После монтажа проводят пролив дренажа, проверяют насос и герметичность соединений. Затем измеряют расходы на решётках, статическое давление, шум и ток в выбранном режиме. Балансировку заканчивают до зашивки потолка.

Можно ли добавить наружный воздух

Канальный кондиционер в основном охлаждает или нагревает рециркуляционный воздух. Подмес наружного воздуха допустим только в пределах схемы и расхода, разрешённых документацией: он добавляет тепловую и влажностную нагрузку, фильтрацию и сопротивление. Сам внутренний блок не заменяет расчётную приточную вентиляцию. Для организованного притока рассчитывают отдельную подачу наружного воздуха, его обработку и баланс с вытяжкой. Точку смешения размещают так, чтобы температура воздуха на входе оставалась в допустимых пределах и не возникал риск конденсации. Если требуемый приток велик, применяют отдельную вентиляционную установку, а канальный блок оставляют контуром кондиционирования.

Порядок проверки модели

1. Рассчитать тепловую нагрузку и расход по каждой обслуживаемой зоне.
2. Разместить блок, каналы и решётки с учётом высоты потолочной полости.
3. Сложить потери последовательных элементов по самой тяжёлой ветви.
4. Сопоставить требуемые расход и давление с таблицей выбранного блока.
5. Проверить скорости, шум, фильтр, запас регулирования и балансировку.
6. Спроектировать дренаж и сервисные люки по руководству модели.
7. После пуска измерить расходы и скорректировать статическую настройку.

Такой порядок отделяет задачу охлаждения от аэродинамики сети. Низкий корпус выбирают ради компоновки только тогда, когда его 0–40 Па покрывают реальное сопротивление; для более развитой разводки проверяют средненапорную серию до 150 Па. Решение подтверждают расчётом, монтажной схемой и измерениями после запуска.
