Кассетный кондиционер Haier: как спланировать размещение в подвесном потолке

Кассетный кондиционер: как спланировать размещение в подвесном потолке так, чтобы блок поместился, не дул на людей и не протекал? Сначала измеряют свободную высоту между перекрытием и плоскостью потолка и по ней выбирают типоразмер блока. Затем ставят точку на плане с отступами от стен и проектируют дренаж с подъёмом не выше 280 мм. Трассы, кабели и подвесы готовят до того, как потолок закроют.

Компактный или полноразмерный блок: сколько места нужно над потолком

Четырёхпоточные кассеты Haier выпускают в двух типоразмерах. Компактный корпус меньше по площади, но требует больше места над потолком: 320 мм против 257–288 мм у полноразмерного. Минимальную высоту H — от перекрытия до плоскости подвесного потолка — сравнивают со свободной высотой на объекте в первую очередь: если места не хватает, блок не поместится, как бы ни подходил по мощности.

Панель перекрывает край выреза всего на 25–30 мм с каждой стороны, поэтому вырез делают точно по бумажному шаблону из комплекта. Для компактных AB25S2SC2FA, AB35S2SC2FA и AB50S2SC2FA выпускается панель PB-620KB размером 620 × 620 мм; высота H для этих блоков та же — 320 мм.

Что проверить на объекте до выбора модели

• Высоту помещения: кассеты Haier устанавливают при высоте 2,5–3 м.
• Свободное пространство над потолком по таблице выше, с учётом балок, воздуховодов и светильников на месте блока.
• Раскладку потолка. Вырез 650 мм больше стандартного модуля 600 мм, поэтому место блока заранее согласуют с раскладкой профилей. Края выреза усиливают опорной рамкой, чтобы потолок не вибрировал при работе вентилятора.
• Несущую способность перекрытия под четыре подвесных болта M10.
• Маршрут дренажа до стояка и трассы хладагента до наружного блока.
• Отдельную линию электропитания.

Кассету размещают вдали от кухонной зоны с масляными парами и вне помещений с повышенной влажностью — это ограничение из инструкции по монтажу.

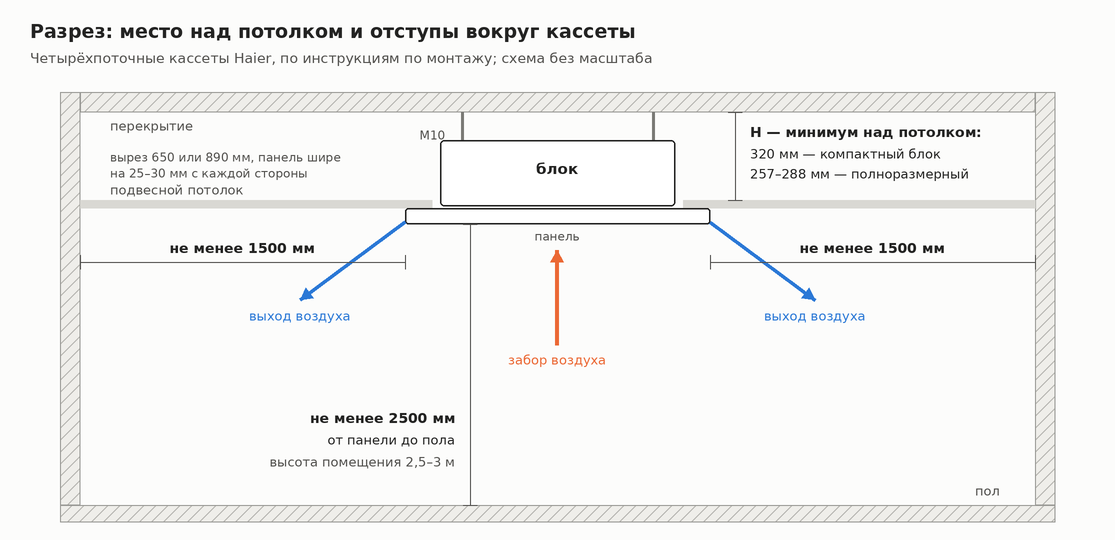

Где повесить блок и куда пойдёт воздух

Кассета забирает воздух через решётку в центре панели и выпускает его через щели по четырём сторонам. От каждой выходной стороны до стены или препятствия оставляют не менее 1500 мм, от панели до пола — не менее 2500 мм. При меньшем отступе струя упирается в стену и опускается вдоль неё в зону, где сидят люди.

Мы рекомендуем ставить блок над проходом или в центре помещения, а не над рабочим столом или кроватью: потоки расходятся от панели в стороны и успевают смешаться с воздухом помещения. В квадратном зале на 50–70 м² удобен полноразмерный AB71S2SR1FA с круговой раздачей воздуха (360°): его вешают в центре зала. Корпус у него высотой 204 мм, а минимальную высоту H сверяют по инструкции к этой модели. В вытянутом помещении два компактных блока по его длине распределяют воздух ровнее, чем один мощный в середине; отступ 1500 мм от стен нужен каждому.

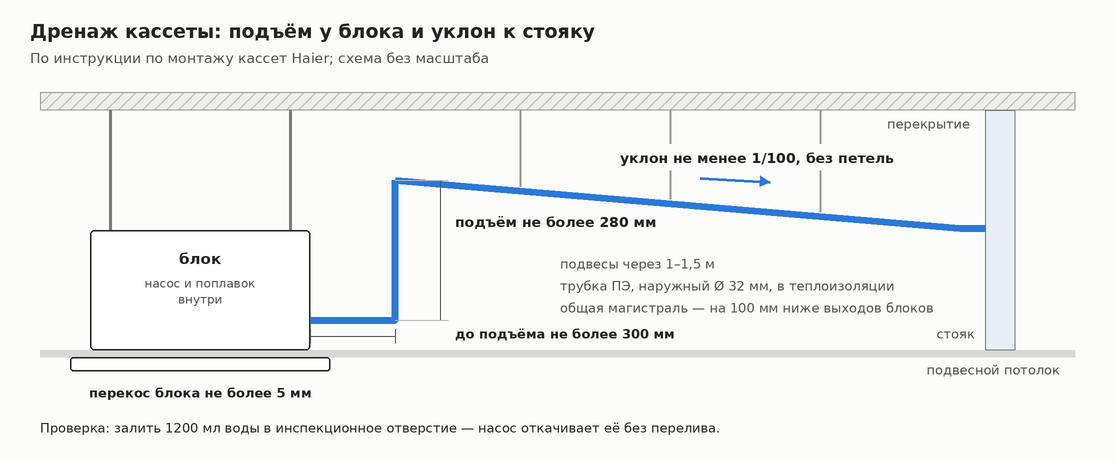

Дренаж: насос внутри, подъём до 280 мм

Конденсат из поддона откачивает встроенный дренажный насос, а поплавковый выключатель следит за уровнем воды. Поэтому блок вешают строго горизонтально: разница высоты между сторонами — не более 5 мм. Если блок наклонён в сторону, противоположную сливу, поплавок неверно определяет уровень, и вода переливается через край поддона.

На выходе из блока трубку поднимают не более чем на 280 мм, а вертикальный участок располагают не дальше 300 мм от блока. Дальше линия идёт к стояку с уклоном не менее 1/100, без подъёмов и петель, на подвесах через каждые 1–1,5 м. Трубку берут полиэтиленовую, наружным диаметром 32 мм и не меньше патрубка блока, и утепляют по всей длине внутри помещения. Если в одну магистраль сводят несколько блоков, её прокладывают на 100 мм ниже дренажного выхода каждого из них.

Сервисный доступ и уровень шума

Фильтр обслуживают снизу: воздухозаборную решётку снимают с панели, фильтр вынимают и промывают. В запылённом помещении фильтр чистят чаще, обычно раз в две недели, поэтому под блоком не ставят высокие шкафы и стеллажи. Соединения трасс и дренажа после монтажа закрывает потолок. Их проверяют на герметичность до отделки, а если панель не даёт до них дотянуться, советуем предусмотреть рядом ревизионный люк.

Шум оценивают на той скорости, на которой блок будет работать большую часть времени. Компактный AB25S2SC2FA в зависимости от скорости вентилятора даёт 23–31 дБ(А), AB35S2SC1FA — 28–35 дБ(А), полноразмерный AB71S2SR1FA — 35–42 дБ(А). Для кабинета или спальни мы советуем компактный блок с запасом по мощности: на средней и низкой скорости он работает тише.

Порядок работ до закрытия потолка

1. Измерить высоту над потолком и выбрать типоразмер по высоте H.
2. Нанести блок на план с отступами 1500 мм от стен и проверить, что над ним нет балки или воздуховода.
3. Усилить перекрытие, если оно не выдерживает массу блока, и установить подвесные болты M10.
4. Проложить трассы хладагента, дренаж и кабели до монтажа блока, чтобы сразу подключить к нему все коммуникации.
5. Подвесить блок и выставить его по уровню.
6. Проверить дренаж: залить 1200 мл воды в инспекционное отверстие и убедиться, что насос откачивает её без перелива.
7. Закрыть потолок и установить декоративную панель.

Когда вместо кассеты нужен другой тип блока

Если свободная высота над потолком меньше значения H из таблицы, кассета не помещается. В таком случае смотрят напольно-потолочные кондиционеры, которые крепят прямо к потолку или стене, или канальные модели с раздачей через решётки. Для помещения высотой меньше 2,5 м или больше 3 м кассету тоже не выбирают: такая высота выходит за пределы, указанные в инструкции. Если высота и раскладка потолка позволяют, весь ряд моделей собран в разделе кассетных кондиционеров Haier: от компактных блоков на 2,5 кВт до полноразмерных AB160S1LK1FA на 15,5 кВт.
