Обзор полупромышленных сплит-систем колонного типа Haier: мощность, надежность и комфорт

6 июн 2025
#Кондиционирование
#Статьи
#Обзор

Колонный кондиционер Haier ставят на пол, когда стены и потолок заняты. Сравниваем три пары на 9,2, 13,4 и 15 кВт и разбираем выбор: нагрузка зала, трёхфазное питание, работа зимой, шум и место для монтажа.

Обзор полупромышленных сплит-систем колонного типа Haier: мощность, надежность и комфорт

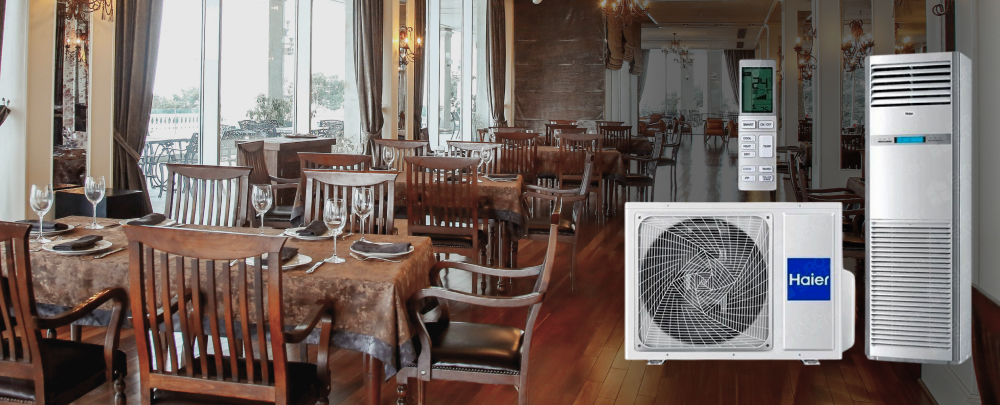

Колонный блок ставят на пол, когда стены заняты витринами или остеклением, а потолок не позволяет спрятать канальный или кассетный блок. Так часто бывает в торговых залах, ресторанах, холлах и открытых офисах. Подбор такой системы начинают с расчёта нагрузки зала и с выбора места, куда пойдёт воздушная струя.

В нашем ассортименте сейчас три колонные пары Haier холодопроизводительностью 9,2; 13,4 и 15 кВт. Внутренние блоки у них в одинаковом корпусе 600 × 350 × 1850 мм, а различаются производительность, расход воздуха, шум и наружный блок. Ниже сравниваем эти пары и разбираем, что определяет выбор: тепловая нагрузка, электропитание, работа зимой, шум и место для монтажа.

Как колонный блок раздаёт воздух и где ему тесно

Корпус занимает на полу около 0,21 м² и весит 50 кг. Воздух выходит через верхнюю решётку, горизонтальные и вертикальные жалюзи которой двигаются синхронно. Этот режим Haier называет 3D-потоком. На высокой скорости вентилятора младшая модель подаёт 1580 м³/ч, две старшие — 1850 м³/ч.

Схема колонного блока Haier: вид спереди с габаритами 600 и 1850 мм, верхней решёткой выхода воздуха и нижней решёткой; вид сверху с площадью 0,21 м² у стены и свободной зоной для струиКорпус занимает на полу около 0,21 м²; перед верхней решёткой нужна свободная зона для струи

Струя из одной точки хорошо работает в открытом зале, где перед блоком нет стеллажей, перегородок и колонн. В вытянутом помещении или в зале, разделённом на кабинеты, ближняя к блоку часть остывает быстрее дальней. Для такой планировки нагрузку лучше распределить между несколькими блоками; подробнее этот подход мы разбирали в статье о зонировании охлаждения в больших коммерческих помещениях.

До выбора модели проверяем на объекте три вещи:

  • участок пола у стены, где корпус высотой 1,85 м не перекроет проход, витрину или окно, а перед верхней решёткой остаётся свободное пространство для струи;
  • трассу к наружному блоку: для пар на 13,4 и 15 кВт допустимая длина трубопровода — до 70 м, перепад высот между блоками — до 30 м, на первых 30 м дозаправка хладагентом не нужна;
  • для младшей пары с наружным блоком 1U105S2SS1FB длину трассы и перепад высот уточняем по инструкции: в каталоге Haier предел 50 м указан только для AP105 с наружными блоками 1U105S2SS2FA и 1U105S2SQ1FA;
  • путь отвода конденсата от напольного блока: где находится точка слива и можно ли отвести воду самотёком. Способ дренажа определяем при проектировании.

Три модели Haier: мощность, эффективность, шум и питание

Номинальная холодопроизводительность в таблице указана для +35 °C снаружи и +27 °C в помещении, а теплопроизводительность приведена для +7 °C снаружи. В скобках указан диапазон, в котором инверторный компрессор меняет мощность.

ПараметрAP105S2SK1FA(H) / 1U105S2SS1FBAP140S2SK1FA(H) / 1U140S2SN2FBAP160S2SK1FA(H) / 1U160S2SP1FB
Охлаждение, кВт9,2 (2,5–10,0)13,4 (3,5–14,0)15,0 (4,5–16,0)
Обогрев, кВт10,0 (3,0–10,5)15,0 (4,0–15,5)16,0 (5,0–17,0)
Сезонная эффективность SEER / SCOP*6,1 (A++) / 4,1 (A+)5,66 (A+) / 4,0 (A+)5,6 (A+) / 4,0 (A+)
Расход воздуха, м³/ч, выс. / сред. / низк.1580 / 1450 / 13501850 / 1500 / 13501850 / 1500 / 1350
Звуковое давление внутреннего блока, дБ(А), выс. / сред. / низк.50 / 45 / 4252 / 49 / 4652 / 49 / 46 по каталогу, 55 / 52 / 49 по спецификации для энергомаркировки ЕС
Питание наружного блока3 фазы, 380–415 В3 фазы, 380–415 В3 фазы, 380–415 В

* SEER и SCOP рассчитаны по европейской методике сезонной эффективности; SCOP и класс обогрева — для среднего климата.

По сезонному охлаждению у младшей пары класс A++, у двух старших — A+.

Для подготовки объекта важна последняя строка. Все три наружных блока трёхфазные. Есть ли на объекте трёхфазный ввод, выясняем до выбора модели: при однофазном вводе под наружный блок нужна отдельная трёхфазная линия.

Сколько киловатт нужно залу: от площади к расчёту нагрузки

Правило «1 кВт холода на 10 м²» годится для первой прикидки. Оно подразумевает обычную высоту потолка, умеренное остекление и немного людей. Для зала 100 м² прикидка даёт 10 кВт — это верхняя граница диапазона AP105 при номинале 9,2 кВт. Хватит ли младшей пары или нужна AP140, решают теплопритоки конкретного зала.

При подборе учитываем:

  • солнце через окна и витрины: ориентацию, площадь остекления, наличие штор или плёнки;
  • людей: в ресторане или зале ожидания в часы пик их заметно больше, чем в офисе той же площади;
  • оборудование: кухонные аппараты, освещение, кассы, витринные холодильники с выносом тепла в зал;
  • приточный воздух, если вентиляция подаёт наружный воздух без охлаждения;
  • высоту помещения и теплопритоки через стены и кровлю, если зал на верхнем этаже.
Горизонтальные полосы диапазонов холодопроизводительности трёх колонных пар Haier с номиналами 9,2, 13,4 и 15 кВт и пунктиром прикидки 10 кВт для зала 100 м²Прикидка по площади для зала 100 м² попадает на верхнюю границу младшей пары; выбор решает расчёт нагрузки

Расчётную нагрузку сравниваем с номинальной холодопроизводительностью модели. Паспортная эффективность относится к номинальной точке: у пары AP105 / 1U105S2SS1FB при 9,2 кВт EER равен 3,11. Диапазон регулирования этой пары — 2,5–10,0 кВт. Когда нагрузка снижается, например в межсезонье или в полупустом зале, инвертор уменьшает мощность в пределах этого диапазона и поддерживает температуру ровнее, чем неинверторный блок, который работает по схеме «включён — выключен».

Какие границы у охлаждения и обогрева зимой

В каталоге 2025 года для пар AP140 / 1U140S2SN2FB и AP160 / 1U160S2SP1FB рабочий диапазон наружной температуры в режиме охлаждения — от −20 до +46 °C, в режиме обогрева — от −20 до +24 °C. Для пары AP105 / 1U105S2SS1FB наружные границы работы в доступной нам документации не приведены; их сверяем по инструкции к поставляемому блоку. Охлаждение в мороз нужно помещениям с постоянными теплопритоками: залу с плотной загрузкой, кухне, комнате с оборудованием.

При обогреве граница строже. В расчёте сезонной эффективности пары AP160 / 1U160S2SP1FB для среднего климата при −10 °C принята тепловая нагрузка 11 кВт, и блок покрывает её без резервного нагревателя; номинальные 16 кВт относятся к +7 °C. Нижняя граница работы в этом расчёте тоже −10 °C, хотя каталог допускает обогрев до −20 °C, поэтому при морозах ниже −10 °C теплопроизводительность этой пары документами не подтверждена. Для AP105 и AP140 в той же методике расчётная нагрузка обогрева при −10 °C — 7,5 и 8,5 кВт, но сколько блок отдаёт при этой температуре и нужен ли резервный нагрев, в доступных нам документах не указано.

Поэтому колонную сплит-систему рассматриваем как отопление в межсезонье и дополнительный источник тепла зимой, а основное отопление для холодов проектируют отдельно.

Охлаждение и обогрев имеют разные границы; ниже −10 °C теплопроизводительность AP160 в расчёте ErP не заявлена

Шум: какие децибелы сравнивать

В каталоге Haier у колонных блоков два показателя шума. Звуковая мощность описывает сам источник: у внутреннего блока AP105 на высокой скорости это 63 дБ. Звуковое давление показывает, что зафиксирует шумомер в точке замера, и зависит от расстояния до блока и отделки помещения: у той же модели 50, 45 и 42 дБ(А) на высокой, средней и низкой скорости.

Расстояние до точки замера каталог не указывает, поэтому модели сравниваем по одной величине из одного документа и не сопоставляем эти цифры с данными настенных блоков. У AP140 и AP160 звуковое давление в каталоге 2025 года — 52, 49 и 46 дБ(А). В спецификации пары AP160 / 1U160S2SP1FB для энергомаркировки ЕС значения на 3 дБ выше: 55, 52 и 49 дБ(А), и при предварительном подборе мы учитываем эти более высокие цифры. На низкой скорости при расходе 1350 м³/ч каталог даёт 42 дБ(А) у AP105 и 46 дБ(А) у AP140 и AP160, спецификация AP160 — 49 дБ(А). Уровень на рабочем месте оцениваем с учётом расстояния до блока и акустики помещения.

Рабочие места и столики советуем располагать в стороне от оси струи: перед верхней решёткой выше и скорость воздуха, и уровень шума. Если в зале нужна тишина переговорной, рассмотрите вариант с канальным блоком: его вентилятор находится за подвесным потолком, а в помещение выходят только решётки.

Серверная или цех: что проверить до выбора колонны

Колонная сплит-система Haier предназначена для комфортного кондиционирования. Для серверной, склада с продукцией или производственного участка оборудование выбирают по требованиям помещения:

  1. Режим. Нужна ли работа круглый год и круглосуточно и при какой минимальной наружной температуре? Охлаждение у пар на 13,4 и 15 кВт заявлено до −20 °C на улице.
  2. Резерв. Единственный блок при остановке на обслуживание или при отказе оставляет помещение без охлаждения. Для серверной закладываем второй агрегат и контроль температуры с оповещением.
  3. Требования к воздуху. Точность поддержания температуры и влажности, пыль, масляный туман, агрессивные среды. Если они жёстче, чем для зала с людьми, рассматривают специализированное оборудование.
  4. Электропитание. В европейской документации заявлен автоматический перезапуск с прежними настройками после отключения сети; есть ли он у поставляемого блока, проверяем при заказе.

Управление, обслуживание и гарантия

Для пары AP105 / 1U105S2SS1FB в спецификации указано управление с беспроводного пульта, для AP160 / 1U160S2SP1FB инфракрасный пульт значится опцией. В европейской документации для этих моделей также указаны встроенный Wi-Fi для приложения hOn, модуль ультрафиолетовой обработки воздуха UVC и автоматический выбор режима. Комплектация поставки для России может отличаться, поэтому состав управления, Wi-Fi и UVC у конкретной модели уточняем при заказе.

Регулярное обслуживание включает чистку воздушного фильтра, проверку отвода конденсата и осмотр наружного блока, теплообменник которого собирает пыль, пух и листву. Периодичность зависит от условий: в магазине у входа или в ресторане фильтр загрязняется быстрее, чем в офисе. Срок и условия гарантии зависят от конкретной модели и поставки: их указывают в гарантийных документах, и мы сообщаем их при подборе до оформления заказа.

Как выбрать одну из трёх пар

При расчётной нагрузке примерно до 9 кВт рассматриваем AP105, от 9 до 13 кВт — AP140, от 13 до 15 кВт — AP160 (номинал 15 кВт). Если нагрузка выше 15 кВт или зал разделён перегородками, её распределяют между несколькими блоками. Для любой из трёх пар заранее готовим трёхфазную линию. Если блок должен греть в сильный мороз или помещению нужен резерв, одной колонны мало.

Все модели этого формата собраны в разделе колонных кондиционеров. Если на полу нет места, сравните варианты среди напольно-потолочных блоков.
